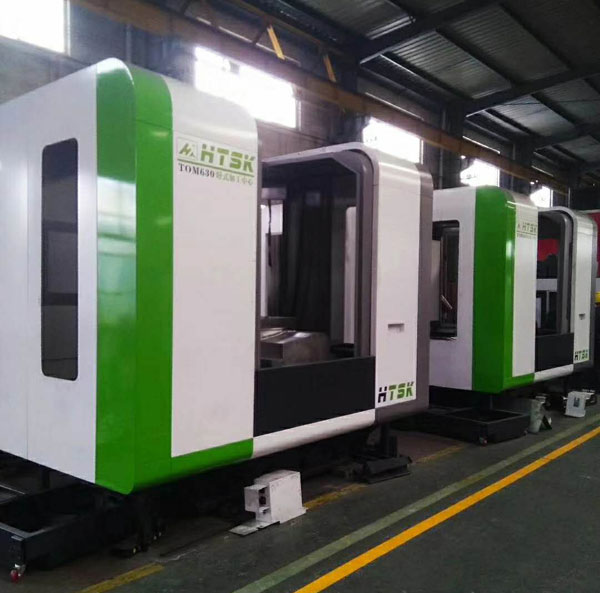

TOM630 | 規 格 |
工作臺規格 |
工作臺面積 630 mm*630mm 工作臺數量 1個 工作臺最大負荷重 800 kg 數控型工作臺 工作臺T型槽(槽數×槽寬)5/18/mm |
工作臺最小分度 | 1°/0.001° |
X坐標行程 | 1000mm |
Y坐標行程 | 900mm |
Z坐標行程 | 1100mm |
主軸中心線到工作臺面距離 | 0~900 mm |
主軸鼻端至工作臺中心距離 | 150~1250 mm |
X、Y、Z切削進給量 | 1~6000 mm/min |
X、Y快速進給速度 | 20m/min |
Z快速進給速度 | 16m/min |
主軸轉速范圍 | 50~4000 r/min |
主軸錐孔 | BT50-190mm(主軸環噴) |
數控系統 |
日本發那科FANUC 0i-MF 絕對值操作系統 |
主軸電機 | 15/18.5KW |
X、Y伺服電機 | β30/2000 |
Z伺服電機 | β30/2000 |
B軸動力結構 | β22/3000伺服傳動 |
圓盤式機械手刀庫 |
刀庫容量 24把刀 刀具規格 BT-50 最大刀具直徑 f125 mm 最大刀具直徑(無相鄰刀) f200 mm 最大刀具長度限制 350 mm 最大刀具重量限制 15 kg |
重復定位精度 | + 0.003mm |
定位精度 | + 0.005mm |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸(L×W×H) 含腳踏步 |
5500x4200x3600mm |
機床重量 | 22000 kg |
